come stampare uno scalimetro in lat long con ttqv



selezionate la mappa che vi interessa

supponiamo la 245020



apritela e dalle opzioni selezionate

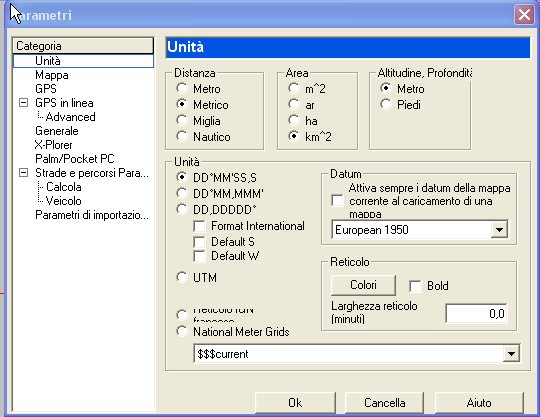

parametri

unità lat long



poi

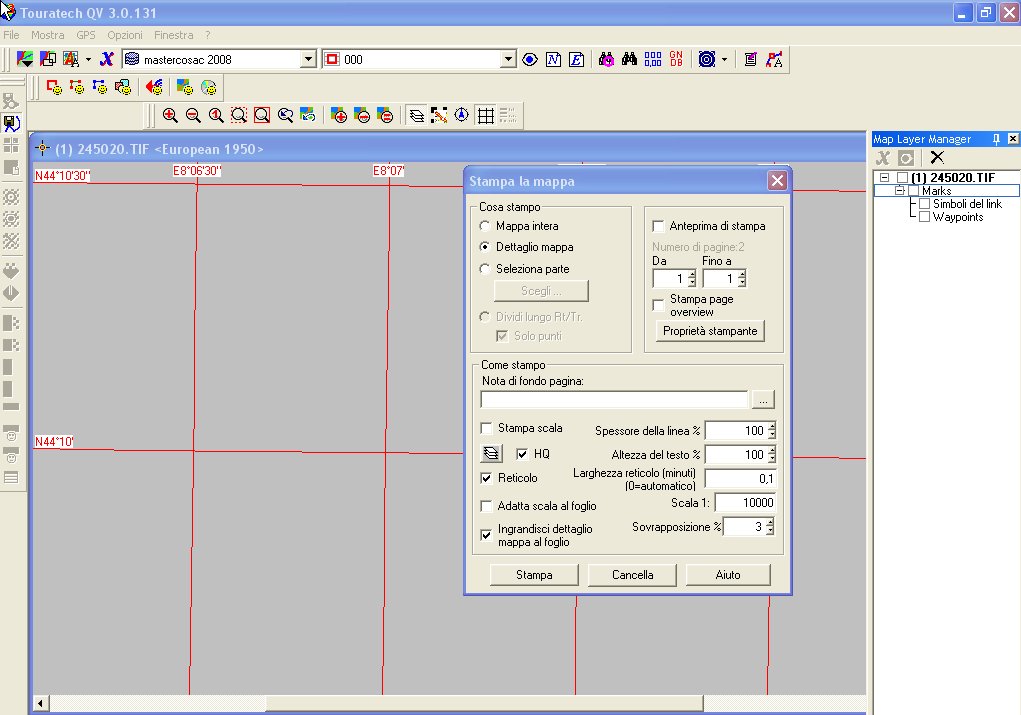

stampate la mappa

immettendo questi parametri di stampa:









stampate ovviamente su lucido e otterrete un foglio A4



già diviso in decimi di minuto e sovrapponibile alla mappa in scala 1:10000



potrete usarlo anche su altre mappe della zona

ovviamente tenendo conto del decimale di coordinata e della scala

lo scostamento sarà minimo

con un po' di allenamento stabilire il punto diverrà operazione rapidissima



sperimentato e garantito





poi

sistema manuale

con righello



posto che debba trovare il punto in N 44° 7 ' 4.1 ", E 8  ° 8 ' 40.8"



esempio per est su mappa 1:10000



misuro la distanza in millimetri tra i minuti primi

in questa mappa (245060) la distanza è 134 mm



quindi eseguo la proporzione

134 : 60 = X : 40,8

risolvendo

91,1

misurate 91,1 mm

partendo dalla linea degli 8  ° 8 ' e troverete il punto



fate la stessa cosa con nord
